1.1. Требуемый объем гидромодуля: не менее 156 литров
Подобранная модель чиллера - ВМТ-Ксирон-36, холодопроизводительностью - 42.3 кВт и температурой жидкости на выходе - 15оС. Запас по холоду - 5%.
Среднее количество пусков за час 1.7, время работы за цикл - 33.4 мин., время остановки - 1.92 мин. Общее энергопотребление с учетом остановок - 13.81 кВт.
1.2. Предыдущие поставки ВМТ-Ксирон-36*
Тел: 8 (495) 769-18-82;
3. Технические характеристики
Установка

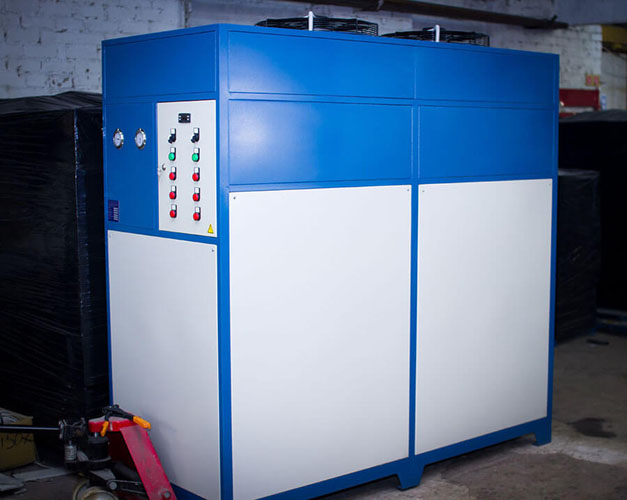

ВМТ-Ксирон-36
Температура жидкости
Окружающая температура
Q, кВт
Q, кВт при Твых= 0 °С
30
21.3
25
23.2
Q, кВт при Твых= +5 °С
30
27.3
25
29.5
Q, кВт при Твых= +10 °С
30
34.3
25
36.9
Q, кВт при Твых= +15 °С
30
42.3
25
45.4
Nпотр, кВт
14.5
Длина установки, мм
3000
Ширина установки, мм
990
Высота установки, мм
1800
Масса установки, кг
618
Объем емкости, л
500
Выделяемое тепло, кВт
52.8
Количество вентиляторов, шт.
3
Расход воздуха, м3/ч
17580
Уровень шума, Дб
56
Количество компрессоров, шт
1
Объем масла, л
3.9
Объем заправки фреоном, кг
~28
Производительность подающего насоса, м3/час
9.6
Давление воды подающего насоса, бар
3
Присоединительные размеры вход/выход
G 1 1/2"
3.1. Зависимость холодопроизводительности чиллера от температуры воды на выходе. Модель ВМТ-36
Диапазон стандартной работы чиллера от +5оC до +15оC. Окружающая температура до +32оC. Данная модель ВМТ-36 способна работать до +40 оC окружающего воздуха со снижением холодопроизводительности. Для расширения диапазона работы (поддерживаемая температура воды в диапазоне +15...+25) необходима модификация чиллера по запросу.

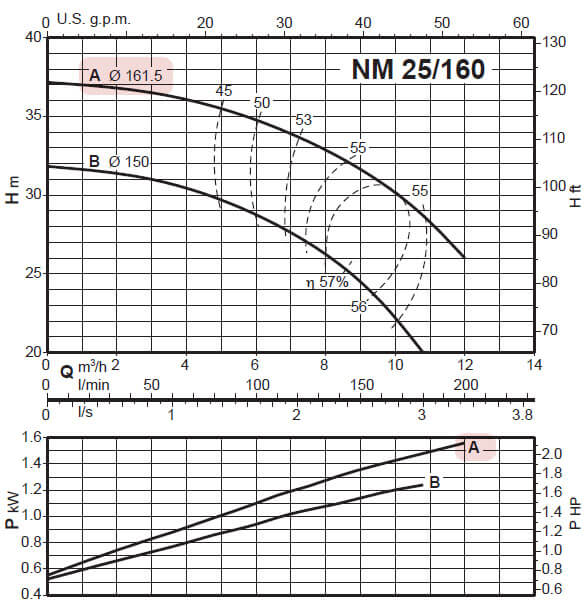

3.2. Рабочие характеристики подающего насоса ВМТ-36
4. Встроенный гидромодуль
Гидромодуль состоит из теплоизолированной аккумулирующей емкости и насоса, снабжен системами управления и защиты. Если производительность чиллера превышает реальную потребность в холоде, агрегат переходит на режим работы импульсами, включаясь и выключаясь, что приводит к износу компрессора. Избежать этого позволяет использование буферного накопителя. Подключение накопительного бака увеличивает объем теплоносителя в системе и его общую накопленную холодопроизводительность, из-за чего возрастают интервалы между включением и выключением компрессора.
Расчетный диаметр трубопровода на подачу - не менее 0 мм.
В базвый состав гидромодуля входит:
насос для хладоносителя фирмы «Calpeda» (Италия), «Wilo» (Германия);
пластиковая теплоизолированная емкость с теплоизоляцией из пенополиуретана толщиной 5-10 мм;
реле протока;

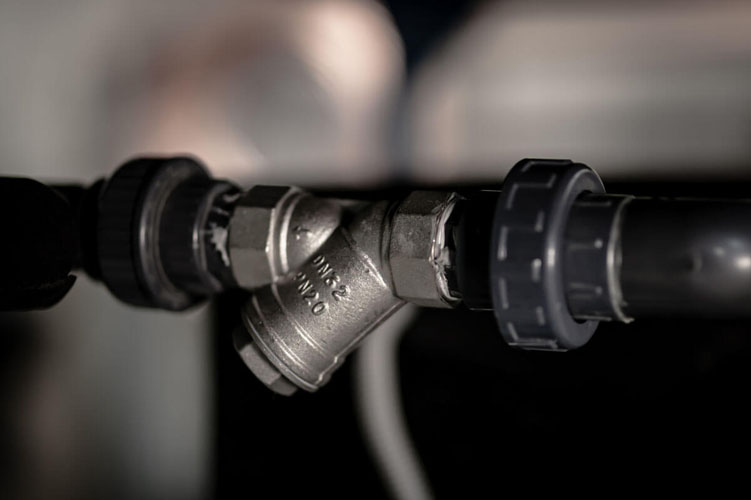

водяной фильтр грубой очистки на входе в испаритель;

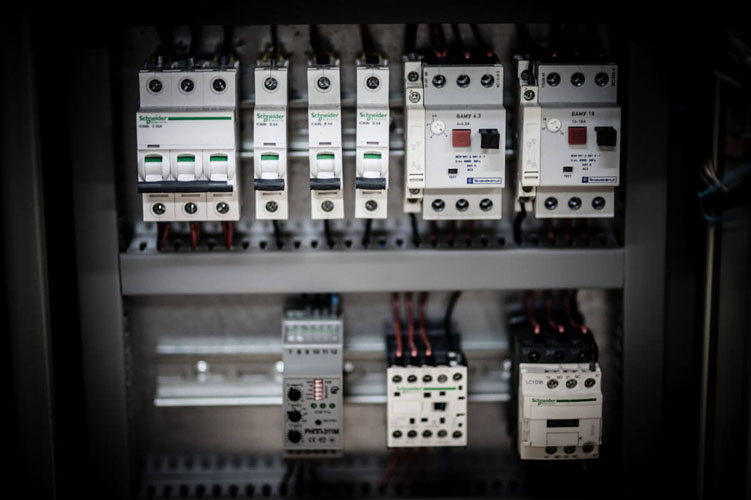

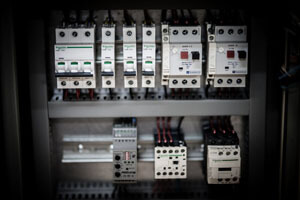

электрический шкаф управления с индикацией аварийных ситуаций;
сливной вентиль;
датчик уровня воды «поплавкового» типа;
запорный вентиль;
регулирующий вентиль;
обратный клапан;
байпасный клапан с ручным открытием;
манометр на линии подачи хладоносителя;
соединительные трубопроводы из пластика.
Защитные функции от замораживания:
Датчик низкого давления и датчик температуры воды на выходе из испарителя производят постоянный мониторинг параметров для предотвращения повреждения теплообменников.
В комплектацию агрегата входит реле протока воды в испарителе. Если расход воды, протекающей через испаритель, слишком мал, подача электропитания к компрессору(ам) прерывается и на панели управления загорается светодиод, сигнализирующий о неисправности.
5. Состав холодильного модуля ВМТ-36
В базовую комплектацию входит:
Тип компрессора: поршневой «Danfoss» (Франция); винтовой «Bitzer» (Германия);
вертикальный ресивер с запорными вентилями и предохранительным клапаном фирмы «FrigoPoint»;
соленоидный вентиль для хлорфторсодержащих хладагентов EVR «Danfoss» (Дания);
система автоматического управления и контроля, на базе электронного процессора фирмы «Eliwell» (Италия), позволяющая задавать и поддерживать в автоматическом режиме требуемую температуру жидкости и предохраняющая установку от аварийных режимов работы;
фильтры-осушители предназначены для поддержания чистоты холодильного контура и удаления из него влаги;
реле включения вентиляторов конденсатора;
Смотровое стекло, служит для контроля уровня хладагента и содержания влаги в контуре;
прессостат высокого давления, механический;
датчик высокого давления «Danfoss» (Дания);
датчик низкого давления «Danfoss» (Дания);
отвод для подключения манометрического коллектора на линии нагнетания/жидкости/всасывания;
манометры высокого и низкого давления.
Все агрегаты имеют защиту от перегрева электродвигателя компрессора и превышения температуры нагнетания.
В агрегатах используются компрессоры со встроенной защитой от обрыва фазы и перефазировки.
Агрегаты снабжены реле контроля фаз.
Все агрегаты испытаны и проверены на заводе-изготовителе. Они поставляются полностью заправленными хладагентом.
Достоинства чиллеров серии ВМТ
Удобный доступ ко всем узлам;
Не требуется специальный фундамент;
Импортное оборудование ведущих фирм производителей;
Высокая надежность;
На лицевой панели выведена информация всех режимов работы;
Низкий уровень шума;
Чиллеры требуют минимальных регламентных работ.
Простое техническое обслуживание.
6. Промышленное покрытие ВМТ-Ксирон-36
Двухкомпонентная, толстослойная, эпоксидная грунтовочная краска с фосфатом цинка и с отвердителем на основе полиамида. Обладает отличной адгезией со стальными,цинковыми и алюминиевыми поверхностями. ™ Tikkurila Finland
7. Дополнительные опции:
выносной конденсатор;
система зимнего пуска;
замена компонентов оборудования под ваши условия;
изготовление установок в арктическом до минус 56 и тропическом до +55 °С исполнении;
модульная компоновка оборудования при дефиците свободного места;
использование мультинасосных схем с автоматическим резервированием.
выносной щит управления;
прочее.
8. Принудительная вентиляция воздуха в помещении
Тепловыделение от воздушного конденсатора составляет 56.11 кВт. При размещении чиллера с конденсатором в маленьком помещении, необходимая производительность вентиляции 33487 м3/ч. (при +30 в помещении, +25 на улице).
9. Сертификаты качества
10. Гарантия на оборудование
Гарантия на оборудования составляет 18 месяцев.
11. Служба поддержки
Тел: 8 (495) 769-18-82 ; ;
12. Расчет стоимости доставки
Примерную стоимость доставки можно рассчитать, воспользовавшись калиькулятором ниже. Необходимо учитывать, что деревянная обрешетка увеличивает габариты груза ~ на 300 мм.
